Xilog3 - 라우터 명령어
안녕하세요.
오늘은 scm의 목공기계 xilog3 프로그램의 라우터 가공을 생성해 볼 거예요.
헤더 만드는 건 아시죠?
바로 시작하겠습니다.
600 * 400의 부품에 외각을 직각으로 프로그램을 생성해 보겠습니다.
C=0, 1, 2 라우터의 보정값 설정입니다.
0 날물의 중심
1 진행방향의 오른쪽으로 이동
2 진행방향의 왼쪽으로 이동
G0 라우터 시작점
G1 직선 이동
사각형의 초록색이 프로그램
하늘색이 라우터 날물의 중심
이제 모서리에 라운드를 만들어 보겠습니다.
새로운 명령어가 생겼죠??
곡선입니다.
G2 시계 방향
G3 반시계 방향

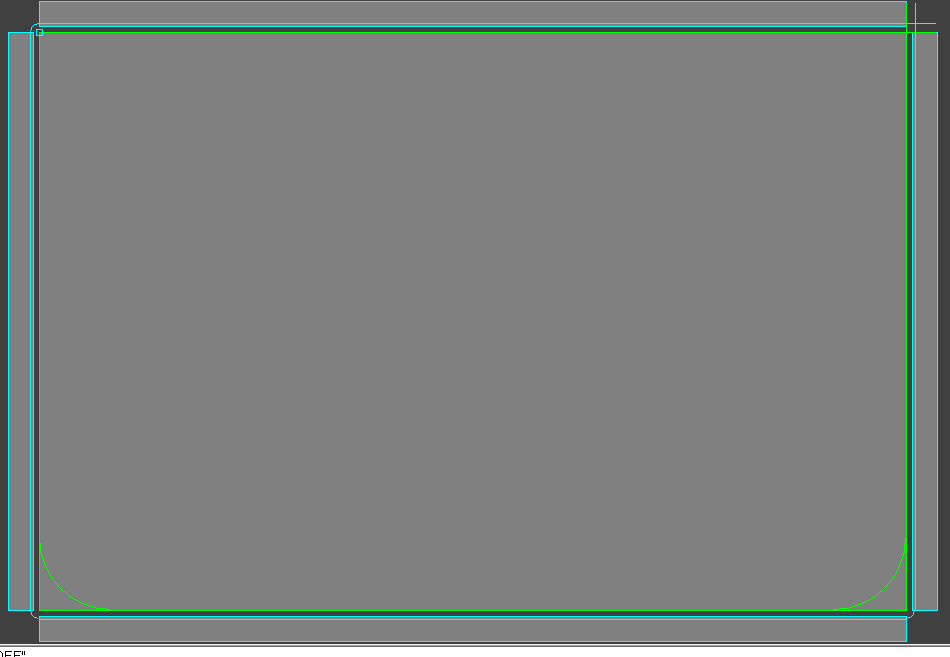

밑에 양쪽 모서리 R50이 생겼습니다.
참 쉽죠?
똑같은 라운드지만 더 쉬운 방법이 있습니다.
처음 직선으로 만들었던 프로그램에서
GFIL 명령어가 생겼습니다.
직선과 직선 사이에 라운드를 넣는 명령어입니다.
밑에 양쪽 모서리 R50이 생겼습니다.
참 쉽죠?
동일한 방법으로 모따기 명령어가 있습니다.
GCHA 연습해 보세요.
참 쉽죠?
날물 보정 C 명령어 추가 설명드립니다.
S=-2로 입력을 했습니다.
이렇게 가공을 하게 되면 가공면이 자동으로 -2mm 작게 가공이 됩니다.
이게 무슨 말이냐면....
외각 라우터 작업을 할 때 엣지를 프로그램은 엣지 붙은 상태로 생성을 하고
엣지 두께 2mm가 빠져서 가공이 됩니다.
엣지 뺀 치수로 프로그램을 생성하지 않고 그대로 프로그램을 생성해서 날물 보정값으로 가공을 하는 거죠.
접착할 엣지가 1mm면 -1을 넣으시면 됩니다.
라운드가 있을 때는 R50으로 프로그램을 생성하면 실제 가공은 R49로 가공이 되겠죠???
그리고 S값은 다음 C 명령어에 계속 따라다닙니다.
다음 작업에 보정값이 필요 없으면 S=0으로 바꿔 주셔야 합니다.
오늘도 scm의 목공기계 운용 프로그램인 xilog3 라우터 생성을 알아보았어요.
참 재미있죠??
궁금하신 점 있으시면 댓글 주세요.
아는 한도 내에서 알려드릴게요.
오늘도 감사합니다.
